ASMA TAVAN
1. METAL ASMA TAVAN SİSTEMLERİ
1.1. KASET TİP TAVAN SİSTEMLERİ
1.1.a. LAY-ON OTURMALI GÖRÜNÜR TAŞIYICILI SİSTEMLER
Oturmalı (lay-on) Sistem, T15, T24, T15 kanallı, T24 kanallı taşıyıcılara, alüminyum ya da galvaniz plakaların üstten serbest oturtulması ile oluşturulur. Bu sistemde taşıyıcılar görünür. Tüm paneller birbirinden bağımsız olarak hiçbir aparata gereksinim duymadan el ile sökülebilir. Böylece mevcut tesisata kolay ve hızlı erişim imkanı sağlanır.
| TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
| Panel tipi | 0.5 ~ 0.7 mm alüminyum veya galvaniz çelik |
| Panel ebatı | 300 mm x 300 mm 600 mm x 600 mm 600 mm x 1200 mm |
| Taşıyıcı sistem | T15/24 görünür taşıyıcılı |
| Perforasyon | Full perfore, 5 cm – 10 cm bordürlü, perforasyonsuz Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm. |
| Akustik kumaş | Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri |
| Kalite | TSE, CE |
1.1.b. LAY-IN SARKMALI YARI GÖRÜNÜR TAŞIYICILI SİSTEMLER
Sarkmalı (lay-in) Sistem, T15, T24, T24 kanallı ve Ultraline kanallı taşıyıcılara, alüminyum ya da galvaniz plakaların üstten serbest bırakılması ile oluşturulur. Taşıyıcılar panellerin arasında kalır ve bu şekilde yarı gizli ve gölgeli bir görünüm elde edilir. Tüm paneller birbirinden bağımsız olarak hiçbir aparata gereksinim duymadan el ile sökülebilir. Böylece mevcut tesisata kolay ve hızlı erişim imkanı sağlanır.
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | 0.5 ~ 0.7 mm alüminyum veya galvaniz çelik |
Panel ebatı | 300 mm x 300 mm |
Taşıyıcı sistem | T15/24 görünür taşıyıcılı |
Perforasyon | Full perfore, 5 cm – 10 cm bordürlü, perforasyonsuz |
Akustik kumaş | Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri |
Kalite | TSE, CE |
1.1.c. CLIP-IN GİZLİ TAŞIYICILI SİSTEMLER
Standart Clip-in Sistem, alüminyum ya da galvaniz plakaların üçgen kesitli omega taşıyıcıya alttan monte edilmesi ile oluşturulur. Bu sistemde taşıyıcılar görünmez. Oturmalı ve sarkmalı sisteme göre daha sade ve estetik bir görünüm elde edilir. Tüm paneller birbirinden bağımsız olarak özel bir aparatla sökülebilir. Böylece mevcut tesisata kolay erişim imkanı sağlanır.
| TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
| Panel tipi | 0.5 ~ 1.0 mm alüminyum veya galvaniz çelik |
| Panel ebatı | Genişlik 300 mm’den uzunluk 2400 mm’ye kadar. Genişlik 600 mm’den uzunluk 1200 mm’ye kadar |
| Taşıyıcı sistem | Gizli taşıyıcılı |
| Perforasyon | Full perfore, 5 cm – 10 cm bordürlü, perforasyonsuz Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm. |
| Akustik kumaş | Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri |
| Kalite | TSE, CE |
1.1.d. HOOK-ON GİZLİ TAŞIYICILI SİSTEMLER
Hook-on Sistem, taşıyıcı sistemin görünmediği, tesisata sık ve rahat erişim gereken geniş alanlar için, panelin taşıyıcıya tutunan kancası sayesinde söküp takmayı kolaylaştıran bir sistemdir. Bu sistemde standart panel ölçülerinin yanı sıra, daha büyük ebatlı panel seçenekleri bulunmaktadır.
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | 0.5 ~ 1.0 mm alüminyum veya galvaniz çelik |
Panel ebatı | Genişlik 300 mm’den uzunluk 2400 mm’ye kadar. Genişlik 600 mm’den uzunluk 1200 mm’ye kadar |
Taşıyıcı sistem | Kancalı gizli taşıyıcılı |
Perforasyon | Full perfore, 5 cm – 10 cm bordürlü veya deliksiz |
Akustik kumaş | Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri |
Kalite | TSE (EN 13964), CE |
1.1.e. BANDRASTER SİSTEMLER
Bandraster sistem, taşıyıcı sistemin bir tesisat kanalı gibi göründüğü, içinde aydınlatma armatürlerinin saklanabildiği veya elektrik tesisat kablolarını gizleyebilen ve bu tesisatlara sık ve rahat erişimin gerekli olduğu geniş alanlar için, tavan panelinin taşıyıcıya yukardan oturması veya tutunması suretiyle söküp takma yapılabilen bir sistemdir. Bu sistemde standart panel ölçülerinin yanı sıra, çok daha büyük ebatlı panel seçenekleri bulunmaktadır.
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | 0.5 ~ 1.0 mm alüminyum veya galvaniz çelik |
Panel ebatı | Genişlik 300 mm’den uzunluk 2400 mm’ye kadar. Genişlik 600 mm’den uzunluk 1200 mm’ye kadar |
Bandraster | 50 – 75 – 100 – 125 – 150mm |
Perforasyon | Full perfore, 5 cm – 10 cm bordürlü veya deliksiz |
Akustik kumaş | Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri |
Kalite | TSE (EN 13964), CE |
1.2. PETEK TAVAN SİSTEMLER
1.2.a. KARE PETEK
Tetra B | Tetra S | Tetral Inverse |
Monoblade | Reflex |
1.2.b. ÜÇGEN PETEK
Üçgen Petek |
1.2.c. LINEER PETEK
Tetral Line | Deltaceir Line |
1.3. GENİŞLETİLMİŞ METAL MESH TAVAN SİSTEMLERİ
1.4. LINEER TAVAN – YATAY
Panel C | Panel F | Panel B – Multipanel | Panel 85 |
1.5. LINEER TAVAN – DÜŞEY
Vektörel tavan V100 – V200 | Tırnaklı büküm baffle | Extruzyon Baffle | Extruzyon tube |
2. ALÇI LEVHA SİSTEMLERİ2.1. VİNİL KAPLI AKUSTİK ALÇI PLAKA SİSTEMLERİ
| Slotted Yuvarlak 4mm
Yuvarlak 10mm Kare delikli 10x10mm
Kare delikli 4×4 Yuvarlak 6mm
Büyük küçük delikli Dağınık delikli | ||||||||||||||||||
- T15/24 Ana taşıyıcı 3600 mm 5. Z veya L Köşebent 300 mm
- T15/24 Tali taşıyıcı 1200 mm 6. Çiftli Yay
- T15/24 Tali taşıyıcı 600 mm 7. Çelik Dübel
- T15/24 Tali taşıyıcı 300 mm 8. Askı Tiji
2.2. VİNİL KAPLI ALÇI PLAKA SİSTEMLERİ
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | Alçı levha |
Panel ebatı En / Boy | min.300mm – max.1200mm / min. 300mm – max 2400mm |
panel kalınlığı | 7- 8 – 9.5 – 12.5mm |
Ön yüzey | Pvc Vinil Kaplamalı |
Arka yüzey | Aluminyum Folyo Kaplı |
Yan yüzey | Talebe göre kenar bantlı olarak üretilebilir |
Panel ağırlığı | Alçıpan kalınlığına göre değişir |
Yangın sınıfı | A2 |
Vinil 238 Vinil 238 – G Vinil 238 – S
Vinil 154 Vinil 259 Vinil 865 Akasya
Vinil 874 Kayın Vinil 886 Kiraz Vinil 605 Vinil 127 – G

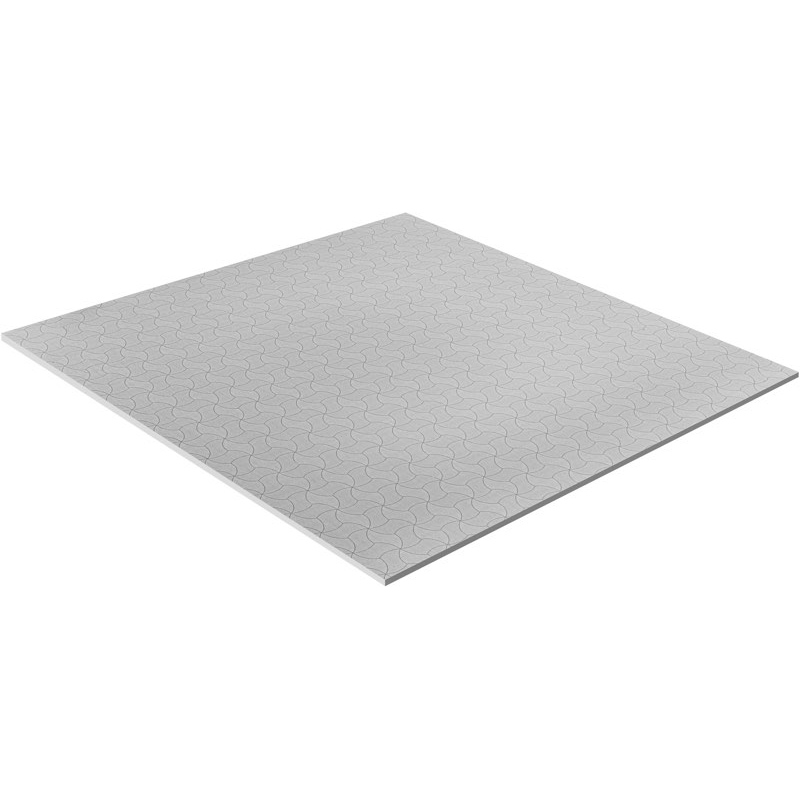

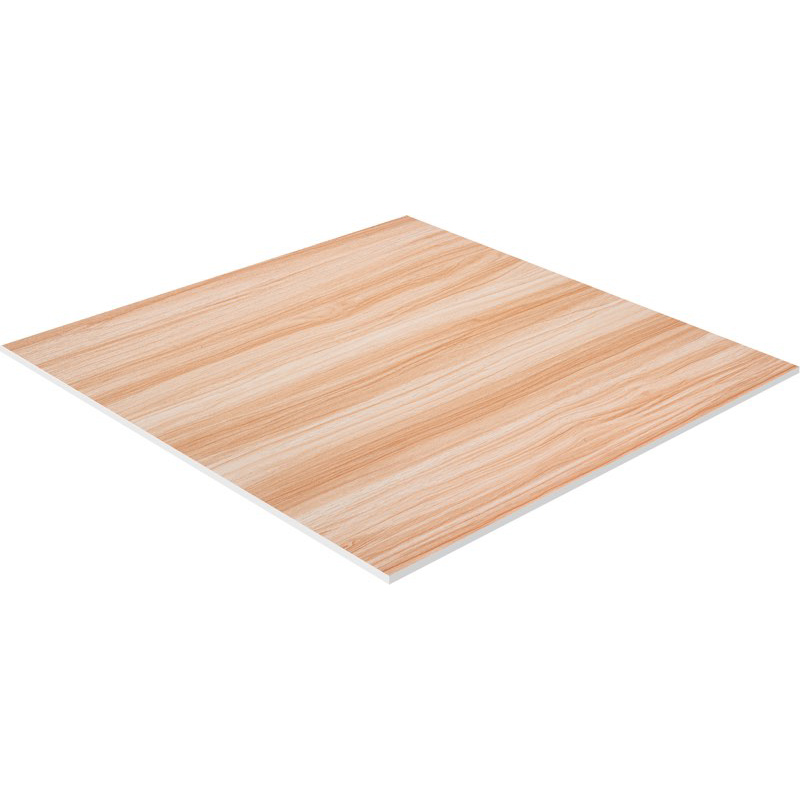

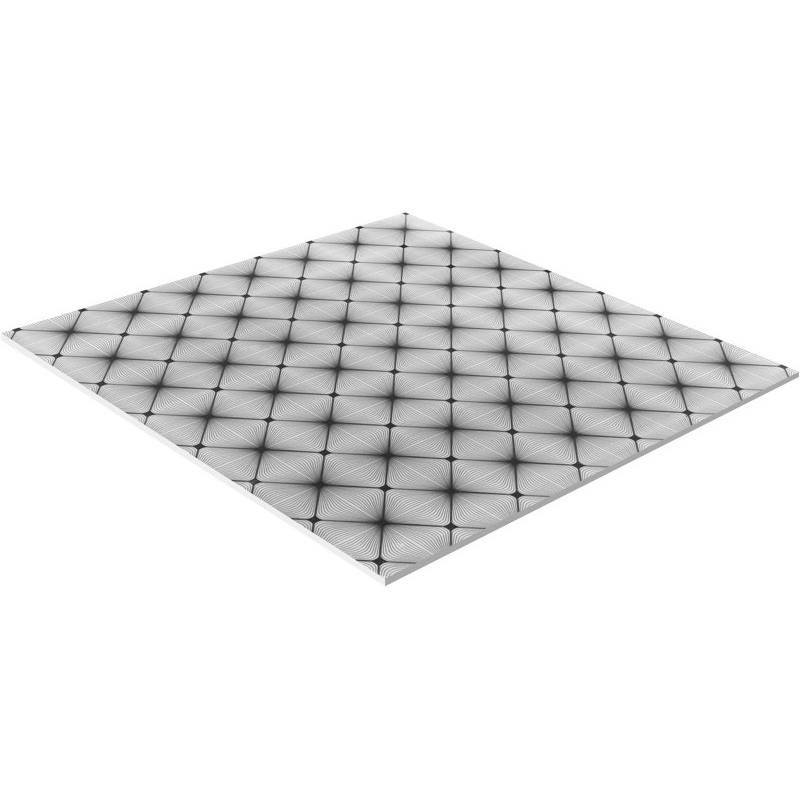

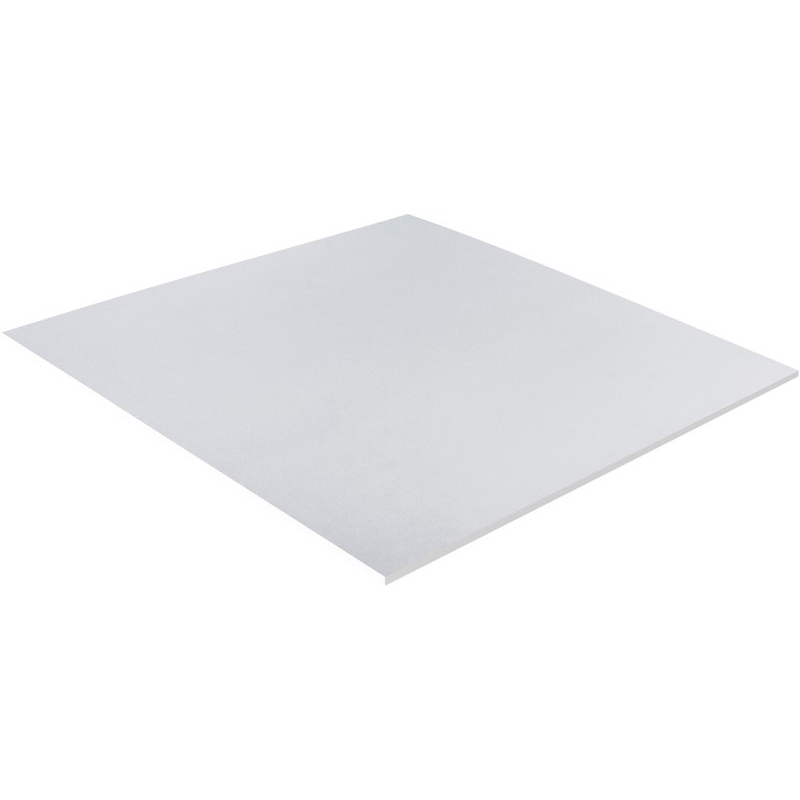

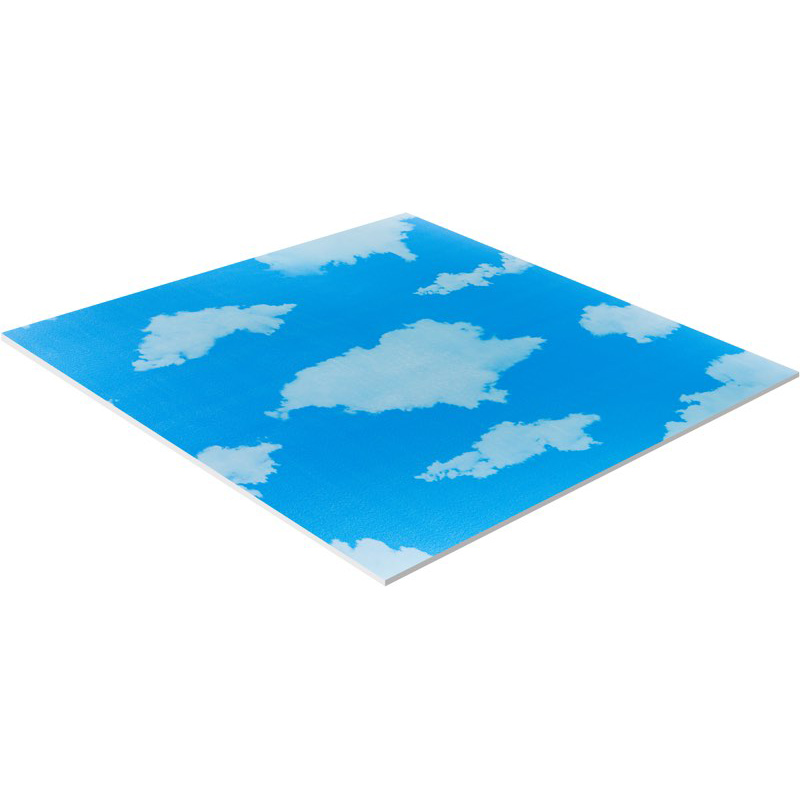

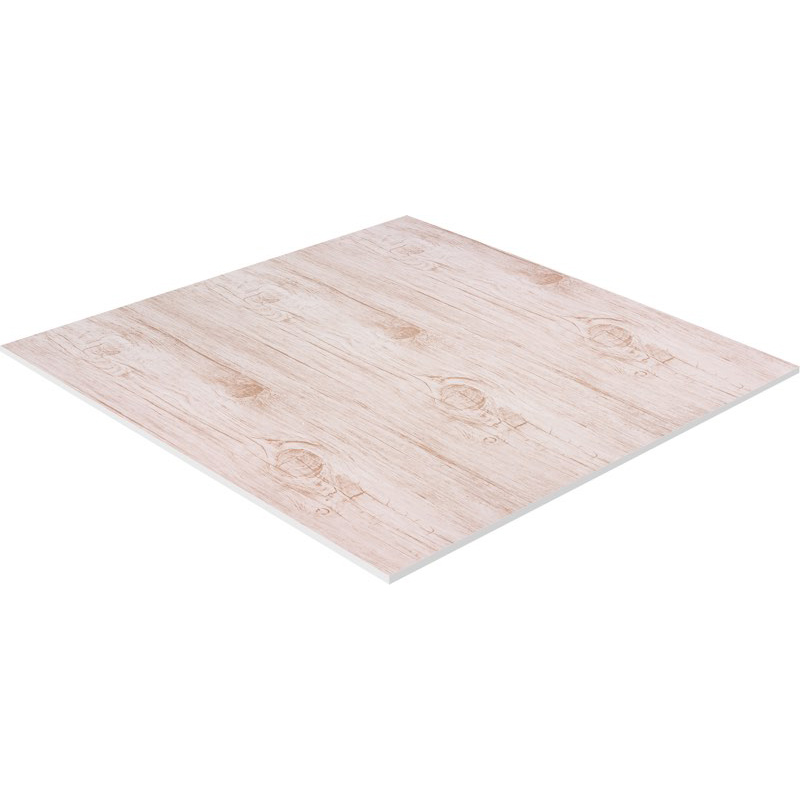

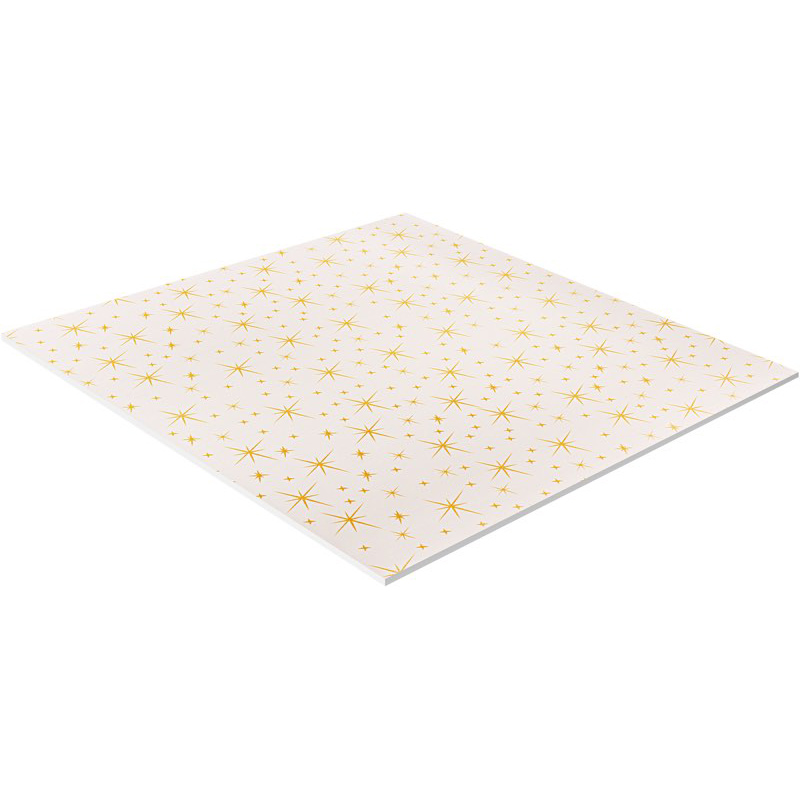

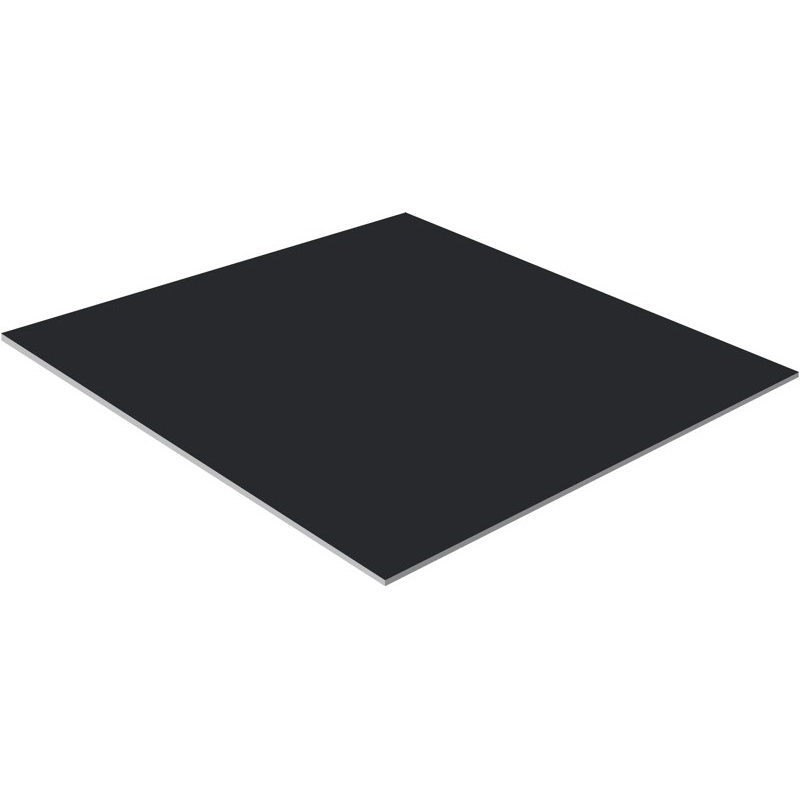

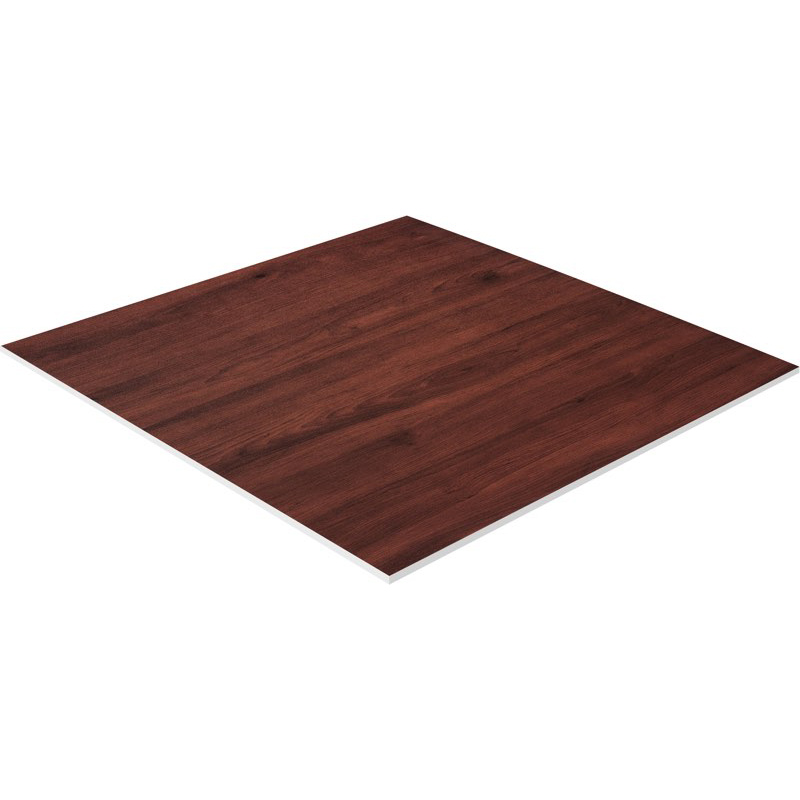

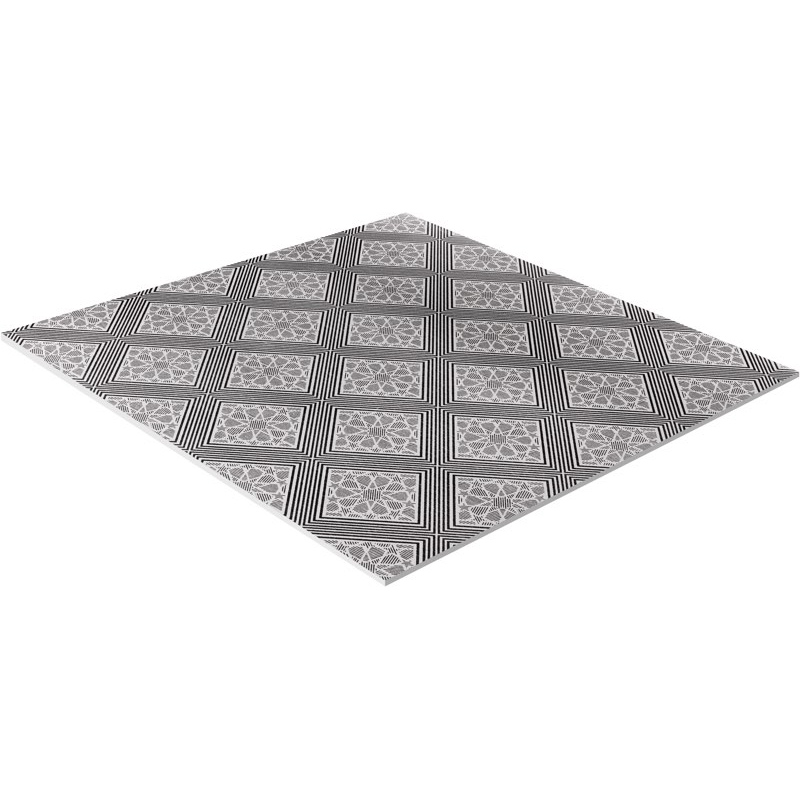

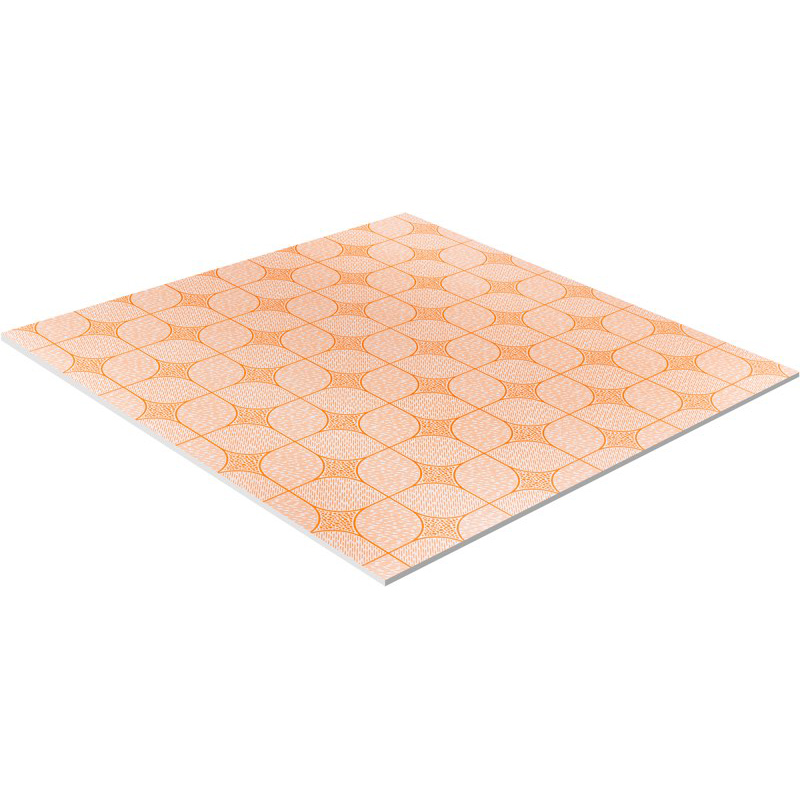

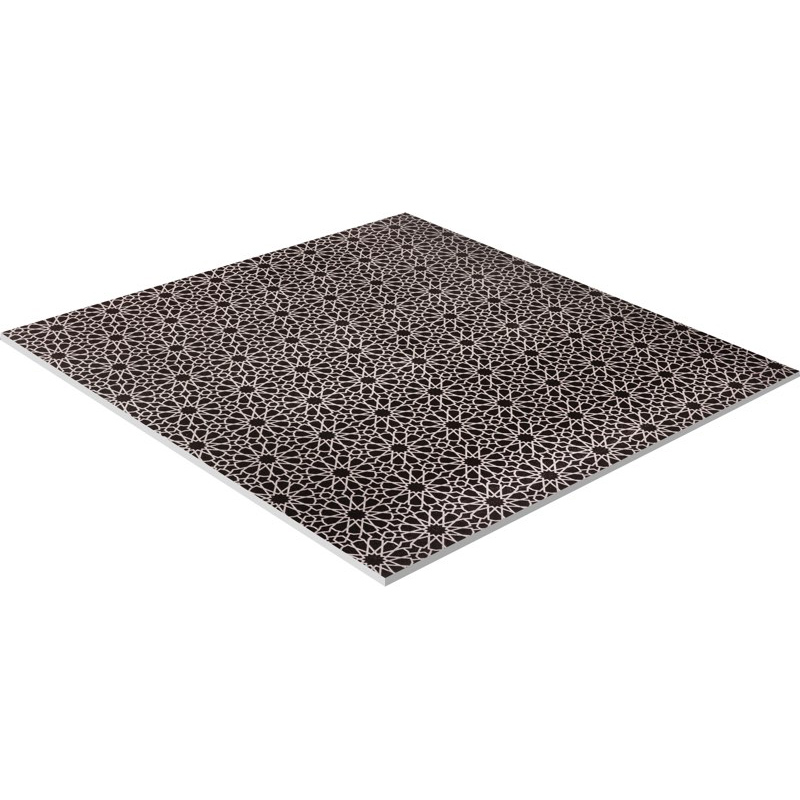

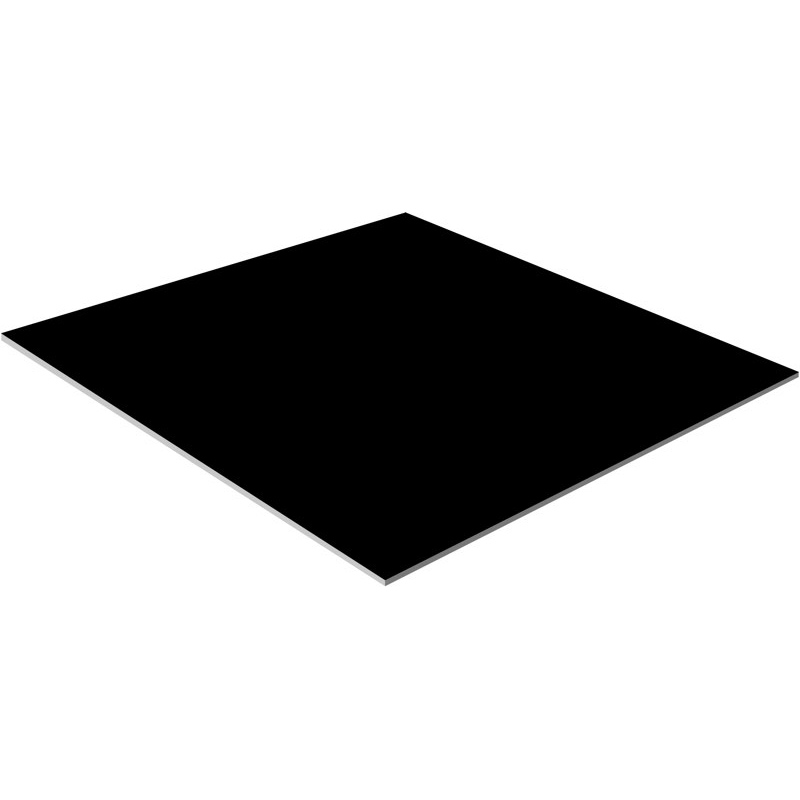

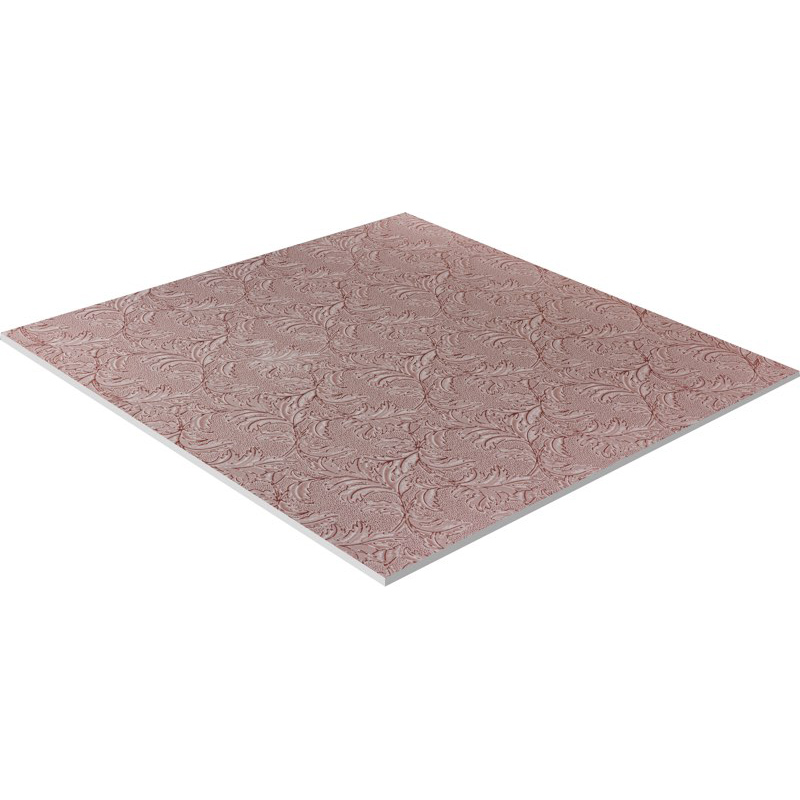

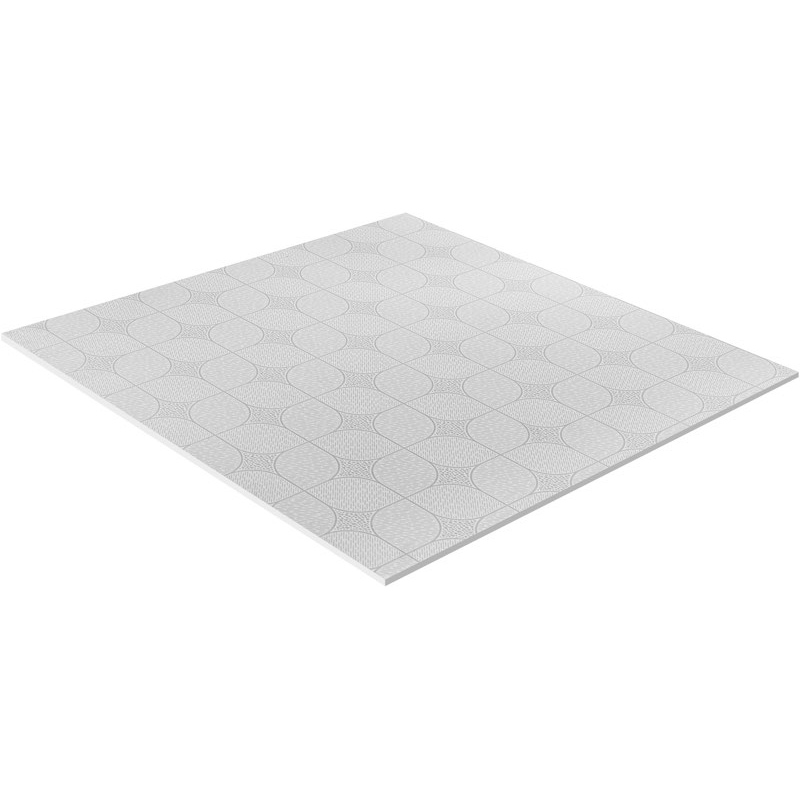

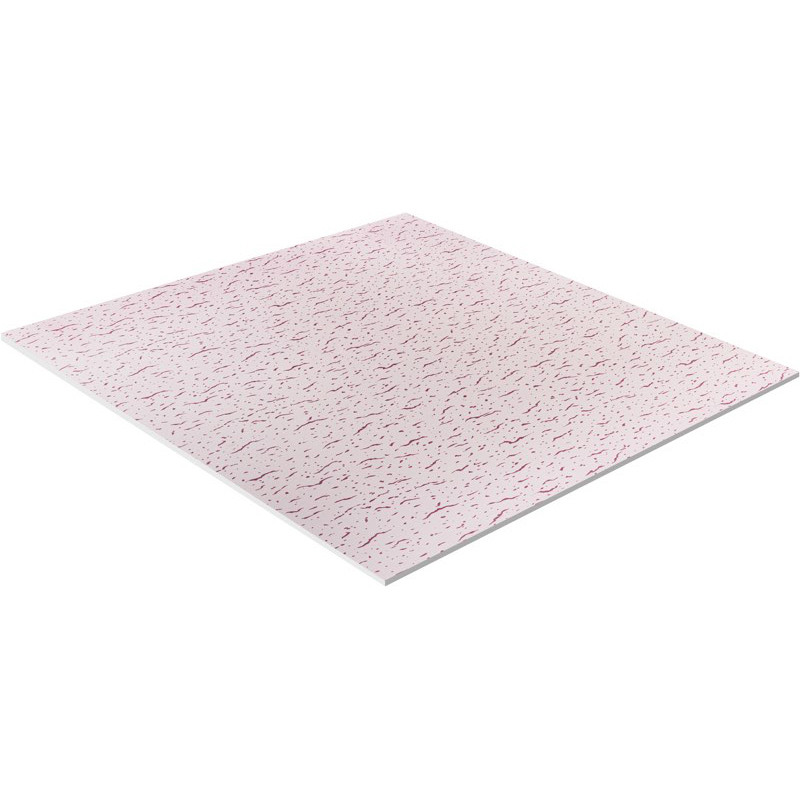

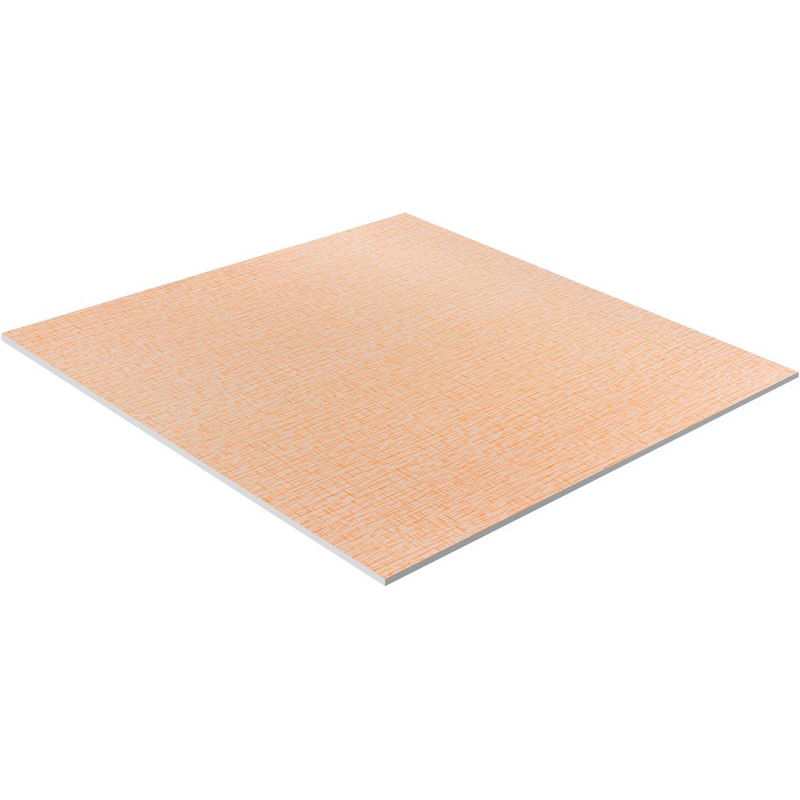

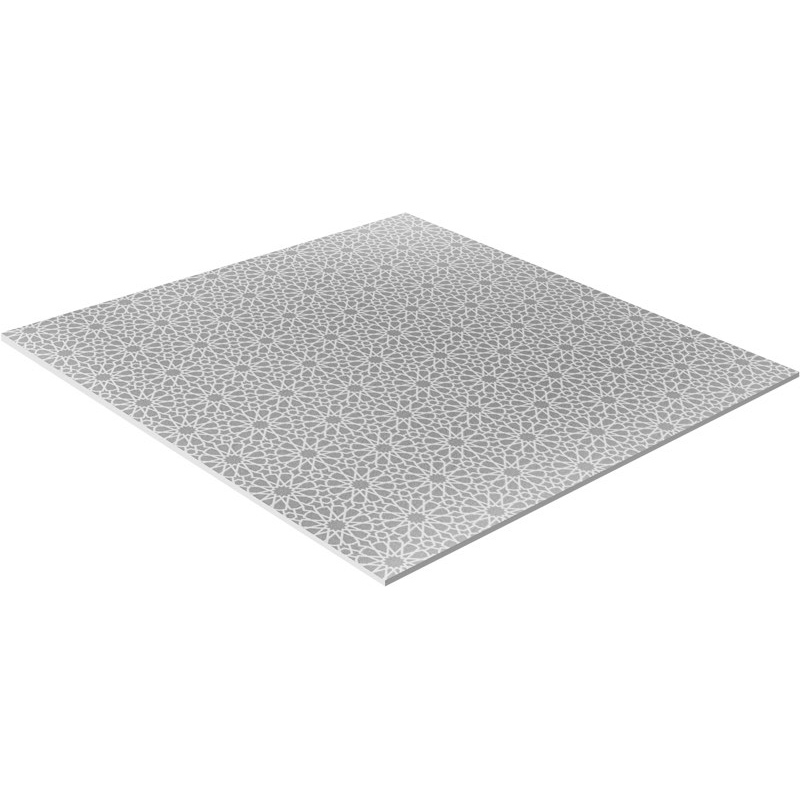

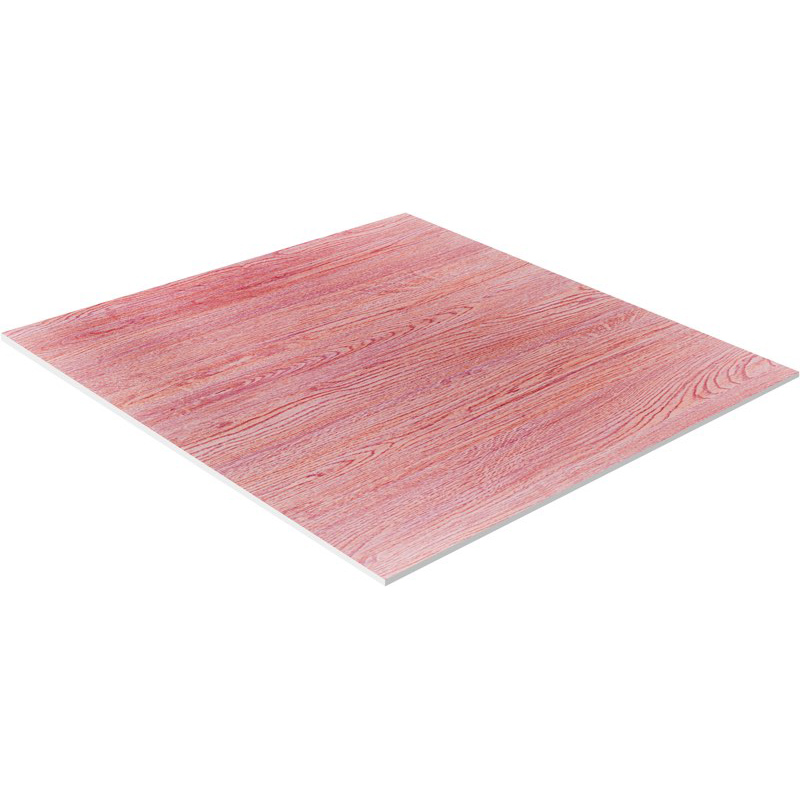

2.3. UV BOYALI ALÇI PLAKA SİSTEMLERİ
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | Alçı levha |
Panel ebatı En / Boy | min.300mm – max.1200mm / min. 300mm – max 2400mm |
panel kalınlığı | 7- 8 – 9.5 – 12.5mm |
Ön yüzey | UV Boyalı |
Arka yüzey | Aluminyum Folyo Kaplı |
Yan yüzey | Ürün kalınlığına göre değişir |
Panel ağırlığı | Alçıpan kalınlığına göre değişir |
Yangın sınıfı | A2-s1-d0 |
3. KAYAYÜNÜ
Kayayünü içeriği sayesinde %100 nem dayanımına sahiptir. Organik yapıda olan ve içerisinde bakteri üreyebilen taşyünü içerikli asma tavan panellerinde görülen kahverengi lekeler esasen bakterilerin kusması neticesinde oluşur. Ancak rockfon’un kaya yünü içeriği tamamen inorganik yapıdadır ve bakteri oluşumuna izin vermez, bu nedenle bu tür kahverengi lekelenmeler görülmez.
3.1. MODÜLER TAVANLAR
3.2. BAFFLE VE ADACIKLAR
3.3. RENKLİ ASMA TAVAN
3.4. AKUSTİK DUVAR PANELLER
4. PVC PANEL SİSTEMLERİ
4.1. 30 x 30 PVC PANELLER
Bir çok renk ve desen seçeneğiyle asma tavanlara kattığı estetikle mekanı zenginleştirir. Havalandırma kanalları, sıhhi tesisatı ve elektrik donanımını gizler.Bakteri ve mantar üremesine imkan vermez, hijyen sağlar. Hastane, gıda endüstrisi ve laboratuvar için en uygun malzemedir.B1 Sınıfıdır; Alev yürütmez. çok düşük alev alma özelliği sayesinde, kolay alev almaz kendi kendine yanmaz ve alev kaynağının uzaklaştırılması sonucu hemen söner.
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | PVC |
Panel ebatı | 30 x 30 |
Plaka kalınlığı | 0,7 mm |
Plaka ağırlığı | Kg / 1m² 4,48 + – |
Yangın sınıfı | B1 |
4.2. PORTRE PVC PANELLER
Su emmeyen yapısı ile sudan, nemden etkilenmez. Mutfaklar, ıslak proses alanları, kapalı yüzme havuzları gibi nemli ortamların tavanları için ideal çözümdür. Tavana yük getirmez, montajı kolaydır. Galvaniz yada alüminyum T-24 ve T-15 taşıyıcı sistemleri ile tam entegrasyon gösterir. Bakteri ve mantar üremesine imkan vermez, hijyen sağlar. Hastane, gıda endüstrisi ve laboratuvar için en uygun malzemedir. B1 Sınıfıdır; Alev yürütmez. çok düşük alev alma özelliği sayesinde, kolay alev almaz keni kendine yanmaz ve alev kaynağının uzaklaştırılması sonucu hemen söner.
TEKNİK ÖZELLİKLER VE TSE STANDARDI | |
Panel tipi | PVC |
Panel ebatı | 59,5 x 59,5 |
Plaka kalınlığı | 0,8 mm |
Plaka ağırlığı | Kg / m² 2,35 + – |
Yangın sınıfı | B1 |
